【快速门维修】堆积门绝对值编码器限位的安装和调试

作者:沈阳快速门维修   发布时间: 2020/4/20 10:51:41



【快速门维修】堆积门绝对值编码器限位的安装和调试



快速门的升降上下位置控制有不同的模式,有行程开关控制控制模式、行程开关+编码器控制控制模式、编码器控制控制模式等等。




沈阳龙盛门业以编码器为例解说上下限位设定的注意事项。




一、变频器使用编码器定位:先按急停,将转换开关调到手动状态才可定位。




1、快速卷帘门变频器控制模式改为编码器模式(C155=2),把编码器线与电箱连接好。




(如未连接或线路短路变频器会显示A.CL报警提示)。

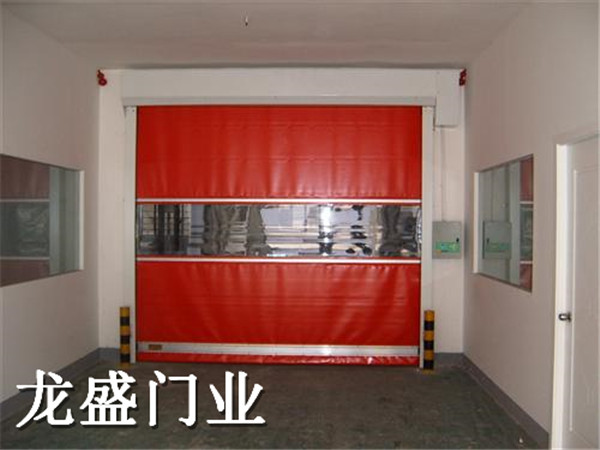

沈阳车间快速卷帘门





2、确定编码器安装在左侧或右侧安装。出厂设定为左侧C156=0(如安装在右侧把C156=1)。




3、快速卷帘门变频器设为学习模式。进行下限及上限定位,设定C168=1。




4、下限设定:点动下降按钮,调整快速卷帘门门体到下限位置。




按下急停按钮,再按住下降按钮5秒。变频器出现ATO提示,下限设定确认完毕。




5、上限设定:点动上升按钮,调整快速卷帘门门体到上限位置。




按下急停按钮,再按住上升按钮5秒。变频器出现ATO提示,上限设定确认完毕。




(如需要半开/全开功能,设置C158=1。




将面板转换开关调整在半开状态设置半开上限,在全开状态设置全开上限,操作方法相同)。




6、限位设定完毕,修改C168=0,松开急停键,按上升键快速卷帘门门体立时可自动运行




【沈阳快速门】绝对值编码器在堆积门上应用的重要性




绝对值编码器可能多数人会感到比较陌生,但快速门应该不会陌生,这是在我们日常生活中比较常见的一类门窗




在使用中采用自动化操作模式,能够实现保温,防虫,隔音等功能,给使用场所带来很大的便利




而快速门在使用中实现自动化操控,会使用到编码器。




接下来就和各位说一说绝对值编码器在工业快速门中的应用:




第一:绝对值编码器解决了快速门在停电后开关门位置会丢失的问题




传统编码器在快速门使用中,通过移动信号的改变从而对快速门起到控制作用,但这一切需建立在没有停电的情况下,一旦出现突然停电的情况




编码器无法实现运转这是必然的,而由于停电的突然影响会导致开关门位置出现丢失,在再次来电的情况下




编码器不能继续工作,而需要通过重新连接重新确定原始定点位置,这样不仅会延长工作时效,同时也不能保证设备传递信号的精准性




而绝对值编码器在设备内部设计上做了改进,提升编码器在使用过程中的自动性和灵敏性。




将编码器内部改为非接触式绝对值码盘,提升了圈数值,同时将内部运行齿轮修改成




全程便捷式移动轮,这种设计的好处,就是在突然停电的情况下,编码器会具备短暂记忆功能

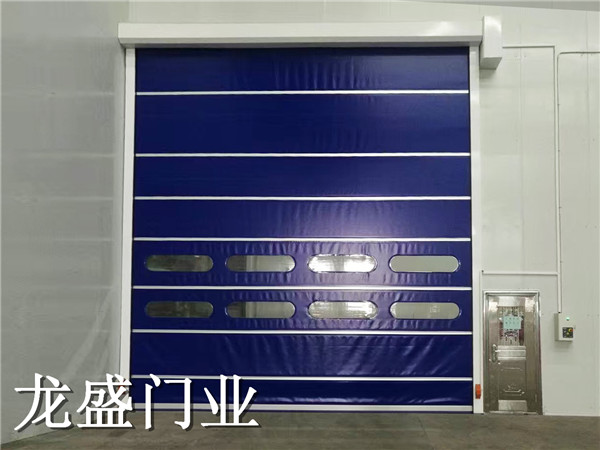

沈阳厂房快速卷帘门





确保再次来电的情况下,绝对值编码器还能从原始点开始工作;




第二:绝对值编码器降低磁场对变速们的影响




绝对值式编码器在工业快速门使用上,主要被安装在减速箱的端口处,通过对减速箱速度变化量的检测,对快速门整个运行过程实现数据反馈。




在变速门使用中,除了编码器使用之外,一些其他精密设备也被使用,如减速机、变频器以及电磁继电器等等




当这些设备在同时使用的情况下,会加重磁场强度




在严重的情况下会导致快速门开闭不能正常使用,而通过绝对值编码器的使用,中和了磁场强度




对控制器的控制实现正确指令的发出,确保快速门的正常使用。




综上所述,【绝对值编码器】在快速门行业的应用起着重要作用,关于这方面详细案例,各位可以通过开地电子了解。
