『BKJ快速门电机』BKJ快速门电机说明书

作者:BKJ快速门电机批发   发布时间: 2020/11/14 15:52:07


BKJ快速门电机』BKJ快速门电机说明书




一、概述
MS系列三相异步电动机为一般用途小型鼠笼式三相异步电动机,定子绕组是铜线,外壳为铝壳,具有质量轻,外型美观等特点,外壳防护等级IP54,冷却方式IC0141;



由于铝壳质量轻,悬挂方便,广泛用于卷帘门、排风风机等行业。




MS系列电动机在下列条件下使用:




环境空气温度:随季节变化,但不超过-40℃—60℃。




海频电接


拔:不超过1000M。




率:50Hz。




压:380V。




法:3kW及以下Y接法;4kW及以上Δ接法


工作方法:SI(连续工作)。




定子绕组温升限值(电阻法):不超过80K。




注:对出口或特殊订货电动机的频率、电压、接法可不同于上述值。




二、安装前的准备:




1.电动机开箱前应检查包装是否完整无损,有无受潮迹象。




2.『BKJ快速门电机』开箱后应小心清除电机上的尘土及防锈层。




3.检查电动机的铭牌数据是否符合要求。




4.仔细查阅电动机在运输过程中,有无变形或损坏。



紧固件有否松动或脱落,试用手转动电动机是否灵活。




5.用500V兆欧表测量绝缘电阻,其值不应低于20MΩ,否则应对定子绕组进行干燥处理,干燥处理时的温度不允许超过120℃。




三、电动机的安装:




1.电动机允许作用联轴器,正齿轮及皮带轮转动,但对4kW以上的2极电动机和30kw以上4极电动机不宜采用皮带轮传动,如选用小皮带轮,可扩大三角皮带的传动范围。



双轴伸电动机的风扇端,仅允许用联轴器传动。




2.采用皮带轮传动时,电动机轴中心线与负载轴中心线平行且要求皮带中心线与中心线垂直;采用联轴器传动时,电动机轴中心线与负载中心线应重合。




3.对立式安装的电动机,轴伸除皮带轮(或相当于普通皮带轮负荷)外不允许再带其他任何轴向负荷装置。




4.电动机的安装应保证其良好的通风冷却条件。




四、电动机的运转:




1.『BKJ快速门电机』应妥善接地,接线盒内右下方有接地装置。必要时,亦可利用电动机的底脚或法兰盘紧固螺栓接地。




2.电动机的接线板上有6个接线柱,分别标有下列标志。

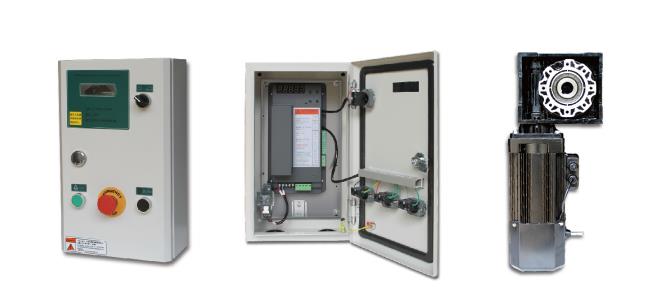

BKJc500快速门控制箱

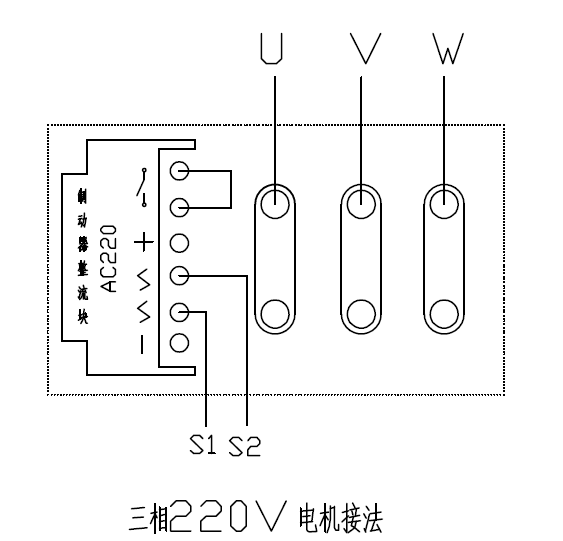

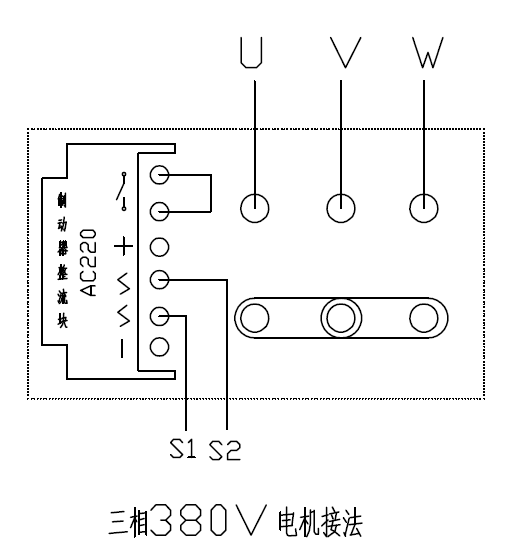

3.应按照铭牌上规定的接法接成Y(220V)或Δ(380V) 详细接线图出下:



BKJ快速门电机接线 BKK快速门电机 220V接线



当电源相序ABC分别与接线柱标志U1、V1、W1相对应时,电动机的转向,从主轴伸端视之为顺时针,更换电源相序,电动机的转向也就与原来的相反。




4.电动机允许满压起动或降压起动(用电抗器或Y-Δ起动器),但应注意,满压起动时有约5-7倍额定电流的起动电流;

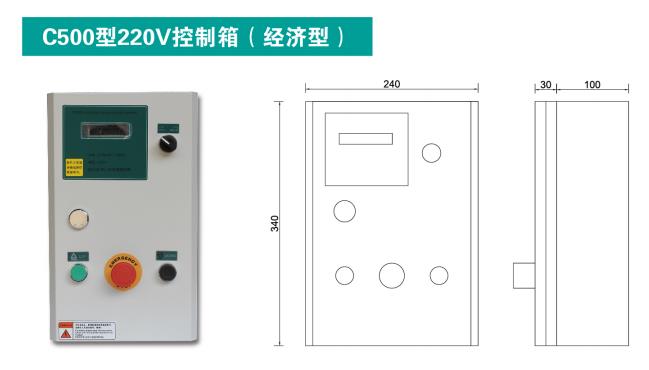

BKJ快速门控制箱C500




降压起动时,转矩与电压平方成正比。



当电网容量不足时,宜降压起动;而且静负荷相当大时,只能用满压起动。




5.电动机一般应有保护装置,并应根据电动机的铭牌电流调整保护装置的整定值。




6.当电源的频率与铭牌上的数值偏差超1%或电压偏差超过5%时, 电动机不能保证连续输出额定功率。连续工作的电动机,不允许过载。




7.『BKJ快速门电机』空载或负载运行不应有断续的或异常的深意或振动,轴承温度不应超过95℃。
