「锦州快速门」红外对射防砸的接线及调试方法

作者:锦州快速卷帘门厂家   发布时间: 2019/3/11 17:32:09


一樘快速卷帘门,外形做的在精致,配置再高,都必选满足一个要求,那就是安全

红外对射开关,就是能够保障用户安全使用快速门的装置

因此,用户应该注意对这个配件的保养和维护。

「锦州快速门」红外对射防砸的接线及调试方法

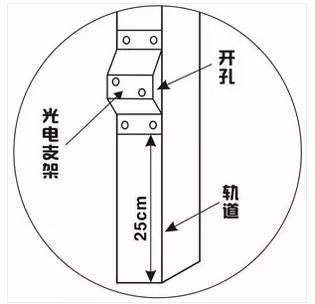

在安装光电感应系统时,首先要将光电发光器和反射板水平固定在快速卷帘门框两侧,然后将光电传感器电缆连接到电控箱接线端子,按照标号码进行连接即可。

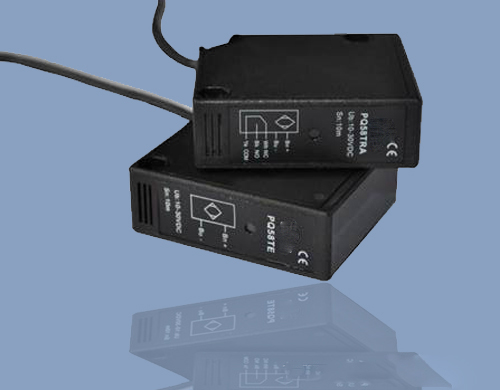

快速门红外对射



接线方法:

当电控箱接线端子无GND接口时,可将蓝线连接到G点接线口使用,在光电传感器白线连接到G点后,高速门下落到底,光电传感器就会有信号,物体碰到红外线,快速门门体上升。

若光电传感器白线连接到X5时,快速卷帘门门体下落到底后,光电传感器无信号,物体碰到红外线时无动作,这时说明线路接线错误,需立即矫正。

开启电源,发光器指示灯会亮起,绿色灯表明光电感应器可正常使用,黄色灯时说明信号未对准,需要手动上下左右调整光电传感器与反射板水平位置,待二者处于同一水平位置,发射器返回信号为绿灯,这时就可以正常使用。



锦州快速卷帘门



安装完成后,为了确认其使用效果,还要对光电传感器进行性能测试,测试时,若物体经过传感器,光电指示灯为黄色,快速卷帘门体上升不下降,当物体离开感应区时,光电指示灯为绿色,门体延时后自动下降。
