SFT快速门编码器怎么接线和调试?

作者:沈阳龙盛工贸原创   发布时间: 2018/12/17 10:37:03

SFT快速门编码器怎么接线和调试?


快速门编码器怎么接线

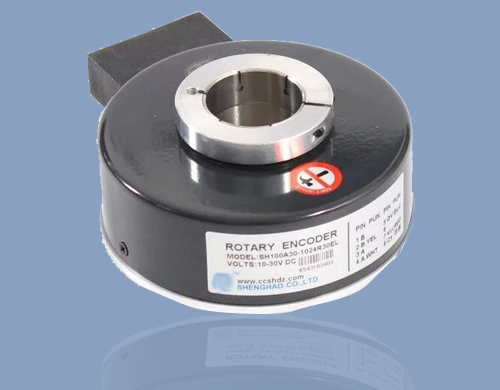

  旋转编码器用于丹东快速门的限位使用,通过计数设备输出脉冲值,在PWM技术的配合下,实现转速调整,从而判断旋转方向。目前在行业中常被使用到的旋转编码器类型,有光电式、角速式、位移式以及电路输出式等等。

  在使用过程中,通过输出脉冲信号,将输出的信号传递给PLC高速计数器,从而对输出脉冲信号进行计数,为保证信号传递之间的准确性,需要确保设备各个点的有效连接,这是最基础的保障。

接线要点:

一、根据编码器类型检查引线

同型号的编码器引线数量是不同的,一般情况下有5条引线,每条引线所起到的作用都不同,有3条是脉冲输出线,1条是COM端口线,而另一条是电源连接线也被称为OC输出型。在了解这些引线时,还需要了解各个引线之间的连接,旋转编码器所具备的电源是外接电源,在连接时,可以直接使用COM端口的连接线,当然也可以使用PLC电源线,关键还是具体情况具体分析;

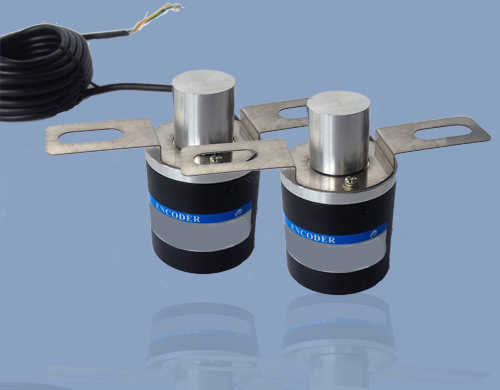

快速门实心编码器厂家

  二、正负电源线连接

电源端口有正负极两端,在连接中需要遵守电源负极端口和COM端口相连接,电源负极和编码器电源口相互连接。以上有提及到旋转编码器有三条脉冲输出线,因此在线路连接时,需要将这三根线路A、B、C和PLC的输出端实现连接;正确接线后即可开始设计限位的设定工作了:

1、下限位设定:将控制箱内的左上角“设定开关”打在“ON”位置,将“手动/自动”开关打到自动位置,先按“下降”按钮,直至下限位置的合适,锁定“急停”的按钮,按住“下降”按钮3秒钟以上,直至那PLC100.07闪烁为止。 钢芯铝绞线

2、下减速点设定:下限位的设定完成后,解除“急停”锁定,按住“上升”按钮,选择好下降过程中的减速点后,按下“急停”按钮,并同时按下“上升+下降”按钮3秒后,直至PLC100.07闪烁

 3、上限位设定:下减速点设定完成后,解除“急停”锁定,按住“上升”按钮,直至上限位置,按下“急停”按钮,按住“上升”按钮3秒后,直至PLC100.07闪烁

4、上下限位设定完成后,需将“设定开关”恢复到OFF位置,“手动/自动”按钮打到“手动”位置,解除“急停”锁定,按下降按钮确认上、下限位是否正常,否则需重新设定。设定上、下限位时,应考虑卷帘门在升、降运行中的惯性停止位置。

5、延时下降设定:将控制箱内“设定开关”打到“ON”位置,按下急停按钮,“手动/自动”开关打到“手动”位置,每按动一次“上升/下降”按钮,延时时间就会累计增加或减少1秒,设定完成后需将“设定开关”恢复到OFF位置,解除急停按钮

在了解旋转编码器接线的要点,对编码器的使用绝对是有益无害,用户对限位设计的学习,能够有助于在日后的使用中遇到的快速门小故障的排除和解决,感谢您的阅读。
